A possibilidade de geração automatizada de vários tipos de relatórios por parte do Inventor é uma funcionalidade por vezes negligenciada. Este tipo de documentação permite transmitir informação relativa ao projecto a outras áreas da empresa.
Vamos iniciar esta abordagem referindo o Relatório de Construção Soldada (Weld Bead Report).

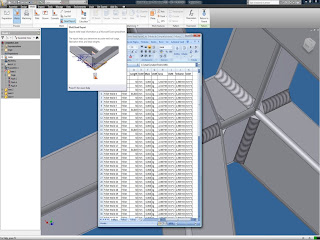

Este relatório é obtido de forma completamente automatizada a partir do ambiente Weldment. Uma vez terminada a preparação das peças e a criação de um protótipo digital de construção soldada basta clickar no comando Bead Report. O Inventor criará um ficheiro Excell chamado Weld Bead Report
O ficheiro Excell terá 7 colunas (Document, ID, Type, Length, Mass, Area e Volume).
Document – Nome e localização do ficheiro .iam a que se refere o relatório
ID – Se não forem atribuídos outros nomes, cada operação de soldadura terá um ID standard
Type – Tipo de soldadura (Fillet, Groove ou outro)
Lenght – Comprimento do cordão de soldadura
Mass – Peso do material de solda utilizado
Área – Área da soldadura
Volume – Volume do material de soldadura utilizado
Esta folha de cálculo pode ser personalizada, podem-se criar somatórios e associar fórmulas de cálculo para determinar parâmetros úteis ao projecto como por exemplo: custo total do material de soldadura utilizado, tempo de soldadura, custo da mão de obra, etc.
