terça-feira, 31 de maio de 2011

Novidades do Inventor 2012 (7) - Sweep melhorado

Nas versões anteriores do Inventor, para utilizar a ferramenta ‘Sweep’ eram necessários 2 Sketches, um para o ‘Profile’ e outro para o ‘Path’. Uma das novidades da versão 2012 é o facto de ser apenas necessário 1 Sketch, uma vez que para o ‘Path’ podemos selecionar uma qualquer aresta do sólido. Desta forma, executar um 'Sweep' é muito mais simples e rápido como se pode ver no vídeo seguinte:

video

M&M Engenharia Industrial, Lda - Software para Indústria.

Novidades do Inventor 2012 (6) - Boundary Patch com continuidade G2

No novo Inventor, a função 'Boundary Patch' está melhorada no sentido de permitir fechar espaços abertos com uma superfície de continuidade G2.
Esta opção abre novas possibilidades de modelação ao permitir a criação de formas organicas, pode também ser utilizada para reparação de superfícies importadas. No vídeo seguinte demonstra-se a sua utilização na modelação de um sólido.

video

M&M Engenharia Industrial, Lda - Software para Indústria.

quinta-feira, 26 de maio de 2011

Novidades do Inventor 2012 (5) - Criação rápida de vistas (Raster Views)

Em comparação com as aplicações da concorrência, o Inventor sempre teve um bom desempenho na geração de vistas de modelos 3D em desenhos técnicos, mesmo tratando-se de conjuntos complexos. Na versão 2012 este aspecto foi ainda mais optimizado com a introdução da capacidade de gerar ‘Raster Views’, ou vistas provisórias.

Ao colocar a vista na folha de desenho, o Inventor cria uma representação gráfica simplificada enquanto executa em background os cálculos necessários para uma representação rigorosa.


Esta vista provisória é identificada por linhas verdes nos cantos e por um ícone específico no navegador. Se colocarmos o rato sobre este ícone, é-nos apresentada a percentagem de cálculo realizada. Após algum tempo, dependendo da complexidade da peça ou conjunto, o cálculo fica completo e estes elementos desaparecem.

Esta função é ativada ou desativada da seguinte forma:

No separador ‘Tools’, na área ‘Options’, clica-se em ‘Applicatiopn Options’. Na janela ‘Aplication Options’, no separador ‘Drawing’ em ‘Capacity/Performance’ ativa-se ou desativa-se a opção ‘Enable background updates’.

Durante o tempo em que a representação da vista é provisória é ainda assim possível aplicar cotas, balões, criar listas de peças, etc. São muito poucas as funções não disponíveis.

M&M Engenharia Industrial, Lda - Software para Indústria.

terça-feira, 24 de maio de 2011

Novidades do Inventor 2012 (4) - Ray Tracing

As capacidades de visualização foto realista do novo Inventor estão altamente melhoradas com a inclusão da tecnologia de renderização Ray Tracing.

São disponibilizados 10 modos de visualização: Illustration, Watercolor, Monochrome, Wireframe with visible Edges Only, Wireframe with Hidden Edges, Wireframe, Shaded with Hidden Edges, Shaded with Edges, Shaded e Realistic.

O modo de cálculo gráfico ‘Ray Tracing’ pode ser ativado nos modos ‘Realistic’ e ‘Monochrome’ e pode ser ajustado para 3 níveis de qualidade: Interactive, Good e Best.

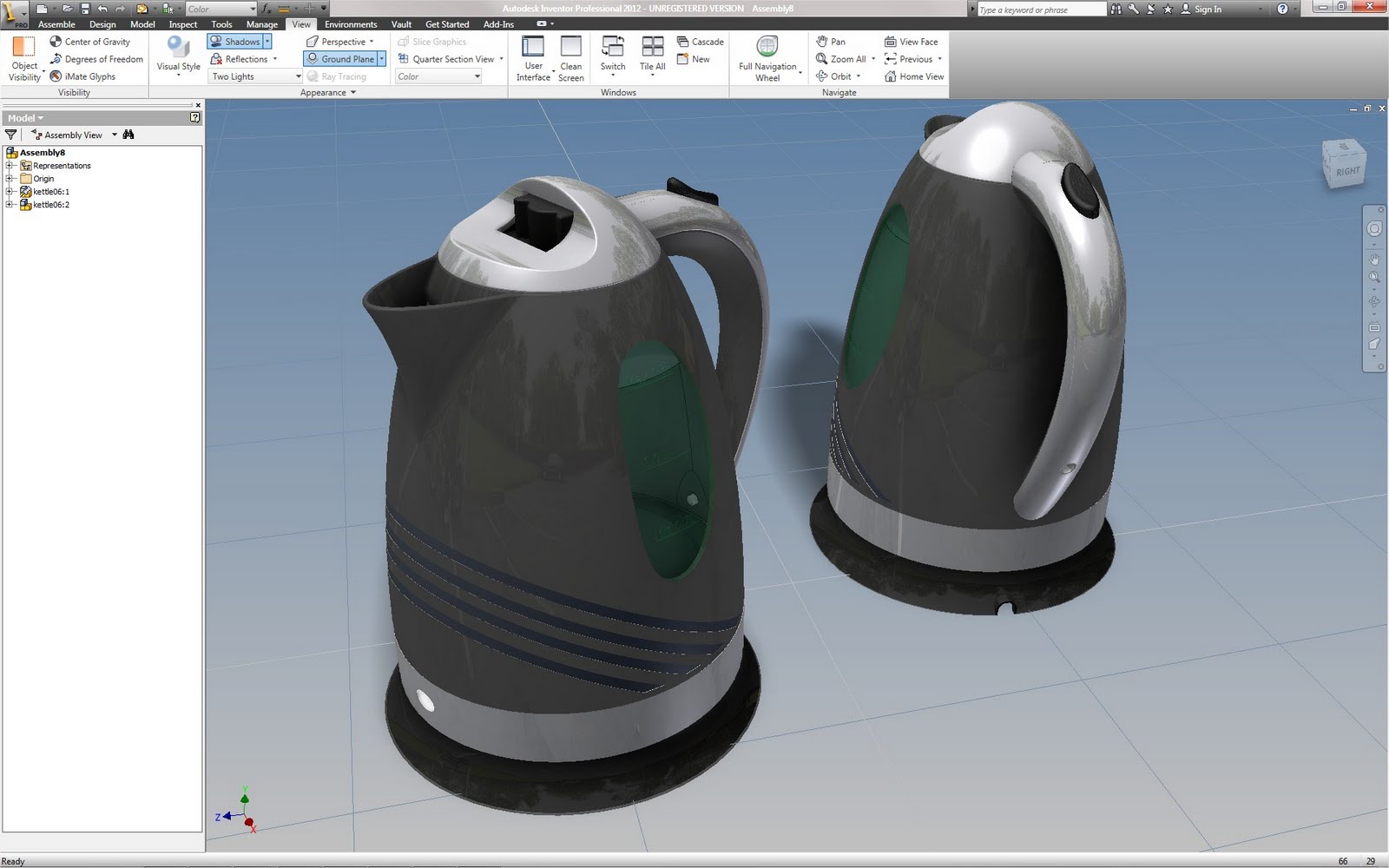

Modo 'Shaded':

Modo 'Realistic':

Modo 'Realistic' com 'Ray Tracing':

Esta nova funcionalidade permite obter instantaneamente imagens de qualidade fotográfica a partir do mesmo ambiente e do mesmo modelo utilizado para o projeto mecânico, uma das grandes vantagens da Prototipagem Digital Autodesk.

M&M Engenharia Industrial, Lda - Software para Indústria.

sexta-feira, 20 de maio de 2011

Novidades do Inventor 2012 (3) - Extended Feature Names

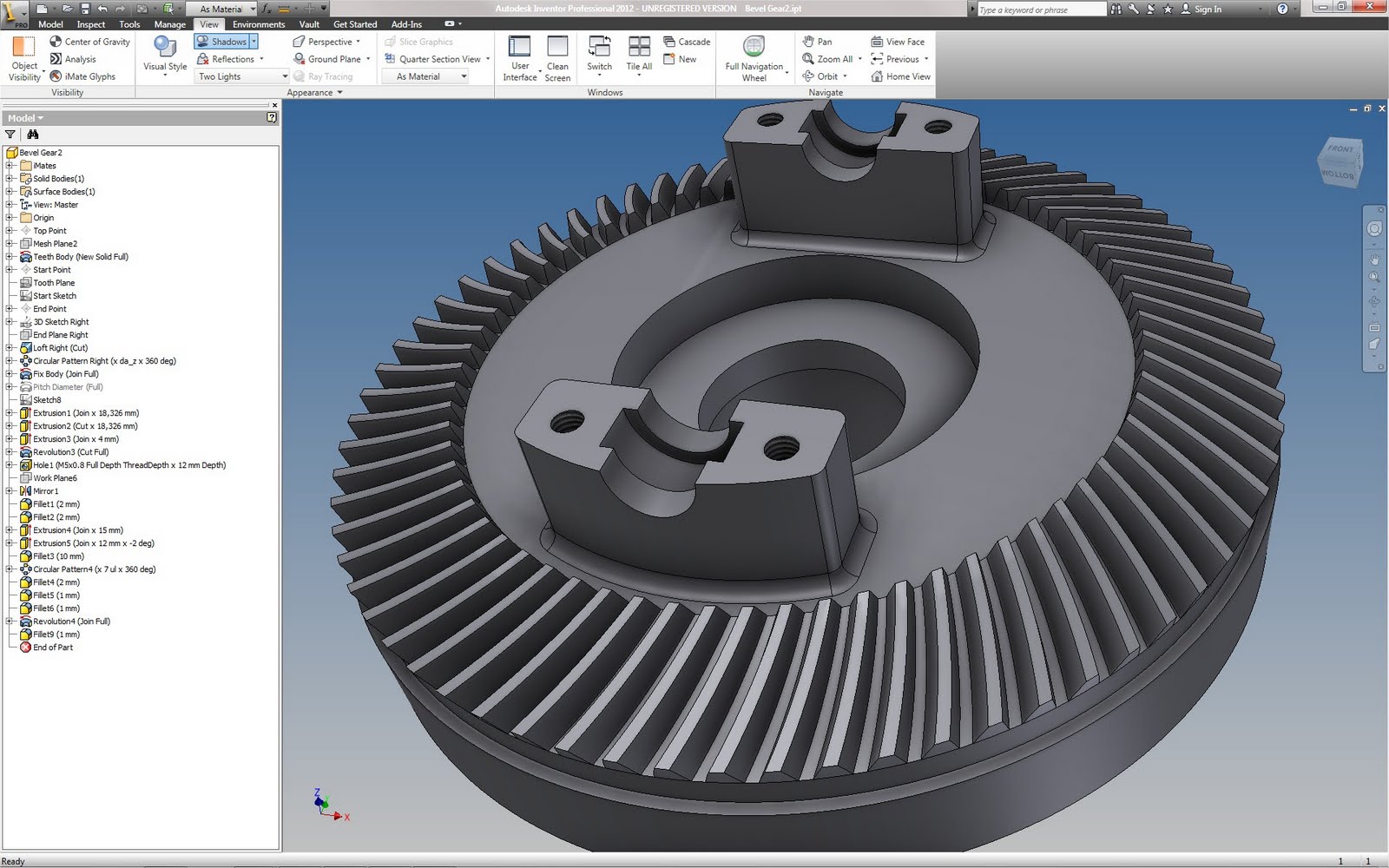

No novo Inventor 2012 os itens apresentados no histórico de operações (Model Browser) podem ser configurados para apresentarem informação adicional sobre cada operação. Por exemplo, no caso do ‘Extrude’ e do ‘Revolve’ são apresentados o modo boleano em que foi realizada a operação (Join, Cut ou Intersect) e a distância ou ângulo da mesma. No caso do ‘Hole’ a informação é ainda mais completa, apresentando todos os detalhes deste tipo de operação. Ao ter esta informação, o projetista tem mais controle sobre o seu projeto, identificando melhor cada uma das operações realizadas e acedendo de imediato aos detalhes das mesmas.


A função ‘Extended Feature Names’ não se encontra ativada por defeito, para a ativar deve clicar-se sobre o ícone ‘Browser Filters’ no ‘Model Browser’ e ativar a opção ‘Show Extended Names’.

M&M Engenharia Industrial, Lda - Software para Indústria.

quinta-feira, 19 de maio de 2011

Novidades do Inventor 2012 (2) - Project to 3D Sketch

No novo Inventor 2012 é possível gerar automaticamente um Sketch 3D a partir da projeção de um Sketch 2D sobre uma superfície curva.
O comando ‘Project to 3D Sketch’ está localizado no separador ‘Sketch’, na área ‘Draw’. Este comando é ativado a partir do ambiente de criação de Sketch 2D. Depois de ativado é-nos solicitado que indiquemos a face sobre a qual pretendemos projetar a geometria do Sketch 2D que estamos a editar, o Inventor gera uma previsão e após terminarmos a edição do Sketch 2D gera automaticamente um Sketch 3D com base na geometria projetada.

video

M&M Engenharia Industrial, Lda - Software para Indústria.

terça-feira, 17 de maio de 2011

Novidades do Inventor 2012 (1) - Marking Menu

O ‘Marking Menu’ é talvez a novidade mais evidente do novo Inventor 2012, a utilização deste menu aumenta a rapidez de projeto e a produtividade na utilização da aplicação. Este novo menu é acionado com o botão direito do rato e funciona em dois modos diferentes, convenientemente chamados ‘Mark’ e ‘Menu’.

O modo ‘Menu’ é o modo de utilização mais simples, este menu substitui o antigo menu que era apresentado ao clicar com o botão direito do rato. Para utilizar no modo ‘Menu’ basta clicar com o botão direito do rato sem arrastar. Neste modo são apresentados em torno do cursor comandos adequados ao contexto em que se está a trabalhar: criação de Sketch, modelação de peça, criação de conjunto, criação de desenho técnico, etc.


O modo ‘Mark’, também designado pela Autodesk como ‘gesture behavior’ é uma forma mais dinâmica de utilizar este menu. Utiliza-se clicando com o botão direito do rato e arrastando de imediato na direção do comando que pretendemos. Os comandos disponíveis são os mesmos apresentados no modo ‘Menu’.

video

Os oito comandos do ‘Marking Menu’ podem ser configurados para ir de encontro às necessidades específicas de cada utilizador. Para configurar procede-se do seguinte modo:

No separador ‘Tools’, na área ‘Options’, selecionar ‘Customize’. Na janela ‘Customize’, no separador ‘Marking Menu’ pode escolher-se entre 34 contextos diferentes (!) e ainda sub contextos (Environments e Sub-Environments).

M&M Engenharia Industrial, Lda - Software para Indústria.

Inventor 2012 - What's New

Enquanto preparamos a análise detalhada das novidades do novo Inventor 2012, saiba exatamente quais são descarregando o documento disponibilizado pelo site Autodesk Wikihelp. Neste ficheiro PDF que pode imprimir são apresentadas e detalhadas todas as novas funcionalidades do Inventor 2012 divididas por 6 capítulos:

- User Interface and Productivity
- Enhanced Modeling
- Interoperability
- Simulation
- Sustainability
- Tooling
Descarregue aqui.

M&M Engenharia Industrial, Lda - Software para Indústria.

terça-feira, 3 de maio de 2011

Precisa de ajuda em simulação? Contacte a Sim Squad.

É utilizador de produtos Autodesk e precisa de ajuda para fazer simulação? A Autodesk juntou uma equipa de especialistas disponíveis para o esclarecer. A Sim Squad, acessível em http://www.simsquad.com/ é constituída por especialistas nas tecnologias de simulação em que a Autodesk está envolvida: injeção de plásticos, geração de malhas de elementos finitos, elementos finitos lineares e não lineares, mecânica de fluídos, dinâmica, transferências térmicas, simulação mecânica, etc, etc.


Neste site podem encontrar-se artigos especializados, vídeos demonstrativos, dois fóruns de discussão dedicados à simulação generalista e à tecnologia Moldflow e ainda uma agenda de eventos. Se não encontrar resposta para as suas dúvidas nestes recursos, pode ainda entrar diretamente em contacto com esta equipa através de um formulário.
